  • A Light Crystal Water Level Gauge

    광수정식 수위계

    Main File

    수위에 따라 변하는 수압을 수정 진동자로 계측하고, 그 발진 주파수 신호를 센서 내 E/O 변환부에서 광신호 (SM)로 변환하여 전송하는 수위계

    센서 구동 전원은 수위계 코더 내장 광원부로부터 발사되는 레이저광을 센서 내 광급전부에서 수광 및 발전합니다.

    센서에서 변환기 사이의 데이터 전송에 무선 케이블（광섬유)이 사용되기 때문에 낙뢰 서지의 영향을 받지 않습니다.

    고정밀 계측이 가능하며, 다이어프램과 같은 경년 변화에 따른 변환 오차가 없습니다.

    계측 범위가 10m에서 70m로 광범위하며, 하천 이외에 댐에서도 이용 가능합니다.

    • 타이틀
    • 주요 기능
    • Main Function
    • 1

      SM 타입 광섬유 사용

    • 2

      수정진동자에 의한 고정밀 계측

    • 3

      센서 전원을 빛으로 발전

    • 4

      넓은 측정 범위

    • 타이틀
    • 제품 사양
    • Product Specifications
    1) 형식
    OPQS2-10 (측정범위 0 to 10m) OPQS2-20 (측정범위 0 to 20m） OPQS2-30 (측정범위 0 to 30m） OPQS2-50 (측정범위 0 to 50m） OPQS2-70 (측정범위 0 to 70m）
    2) 측정 정밀도
    0.05%FS 0.02%FS 0.01%FS（OPQS2-70 불가｝
    3) 온도 영점 계수
    ±0.0007% F.S/℃
    4) 온도 감도 계수
    ±0.0049%/℃
    5) 내과부하
    120%FS
    6) 동작 전원
    광원 유닛 : DC 9V
    7) 광섬유
    SM 타입 광섬유 (8.6/125µm) 3심
    8) 환경 조건
    -10℃ ~ +60℃ (단, 동결되지 않을 것)
    9) 재질
    SUS316L 또는 티타늄 (해수용)
    10) 치수
    280 x φ60 mm
    11) 중량
    약 3kg
    12) 센서 케이블
    전용 케이블 (센서에서 중계박스까지) 최대 200m
    • 타이틀
    • 제품 구성
    • Product Composition

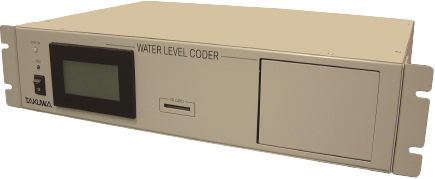

      • A) 수위계 코더(Option) More view →
        광신호를 입력 받아 아날로그 및 BCD 출력 등으로 Data를 받아볼수있다.
