  • Lead switch type water level meter

    리드스위치식 수위계

    Main File
    수위 변화에 따라 플로트가 위아래로 움직이면, 플로트에 내장된 자석의 기능에 의해 해당 수위에 대응되는 리드스위치가 작동되는 장치

    리드스위치식 수위계의 내부 기판에는 연직 방향으로 1cm 간격으로 리드스위치가 설치되어 있습니다.

    수위 변화에 따라 플로트가 위아래로 움직이면, 플로트에 내장된 자석의 기능에 의해 해당 수위에 대응되는 리드스위치가 작동합니다.

    이 디지털 신호는 관측소 등에 설치된 수위계 코더에 입력되며, 코더로부터 BCD 신호 등을 포함한 각종 신호가 출력됩니다.

    • 타이틀
    • 주요 기능
    • Main Function
    • 1

      정확한 측정

      수위변동을 부자로 직접 계측하므로 측정 정밀도는 측정 범위와 무관하게 ±1.0cm
    • 2

      간단한 원리

      자석과 리드 스위치의 ON/OFF에 의해 수위를 전기신호로 변환
    • 타이틀
    • 제품 사양
    • Product Specifications
    1) 측정 방식
    자기력 플로트 및 리드스위치에 의한 디지털 신호
    2) 정밀도
    ±1.0cm
    3) 출력 방식
    ON·OFF(직류전류) 10진법
    4) 측정 범위
    1.0, 1.5, 2.0, 2.5, 3.0, 3.5m의 6종류를 조합해 사용
    5) 전송 거리
    수위계∼수위계 코더간 : 최대 2.0km
    6) 전원
    수위계 : DC12V( 수위계 코더로부터 공급 ) 수위계 코더 : AC100V or DC12V or DC24V
    • 타이틀
    • 제품 구성
    • Product Composition

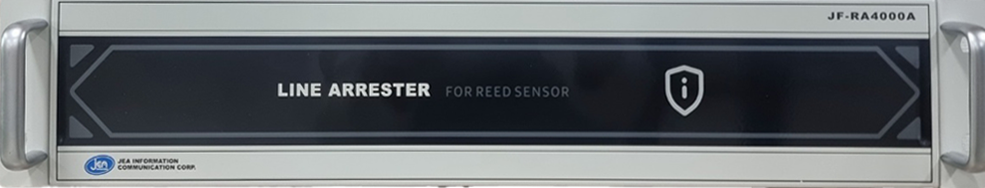

      • A) 리드식 선간피뢰기 More view →
        리드식 수위계 신호선의 종단에 연결되어 외부 노이즈 및 서지에 의한 장비 손상을 방지하는 목적으로 제작

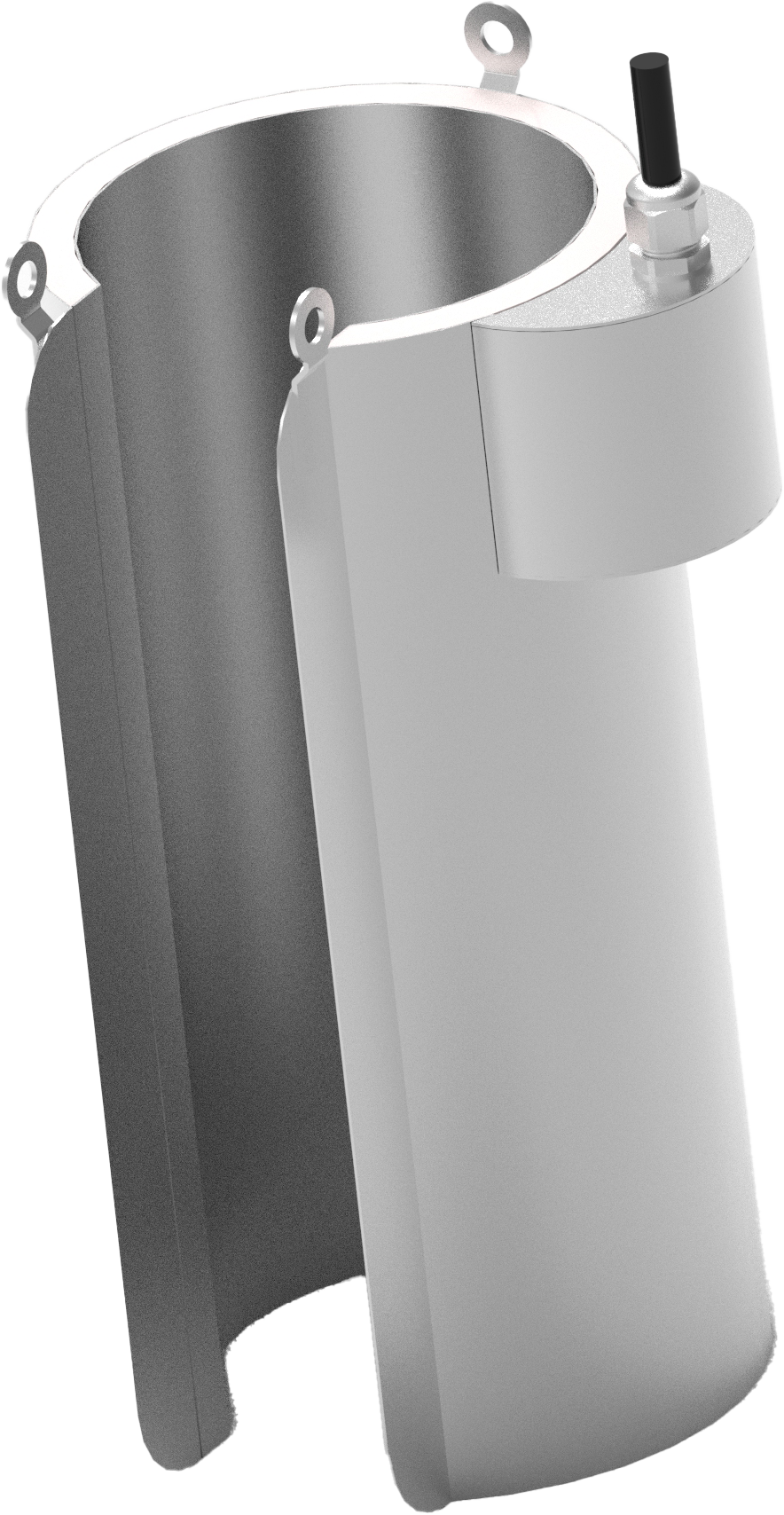

      • B) 리드식 히터 More view →
        리드식 수위계의 겨울철 저수위 측정시 동결 방지를 목적으로 설치

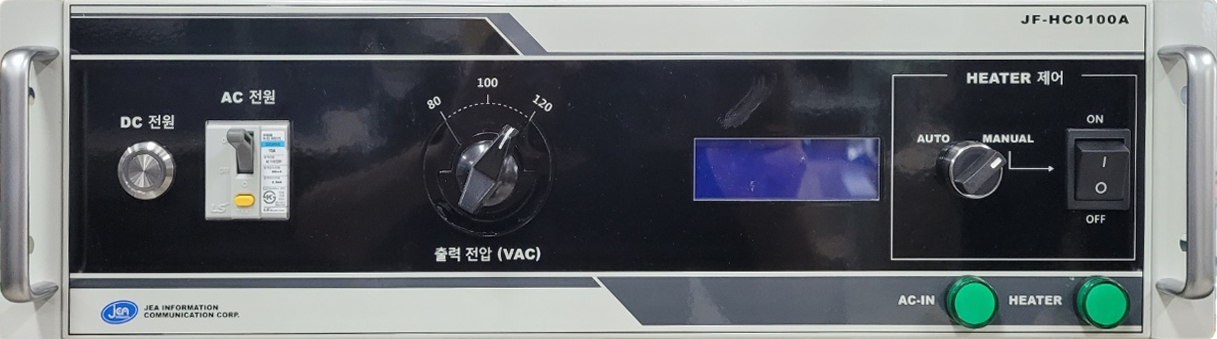

      • C) 리드식 히터 컨트롤러 More view →
        리드식 센서에서 겨울철 저수위 측정을 위해 외부에 장착되는 히터의 전원을 제어하는 장치
