Heater Controller

히터 컨트롤러

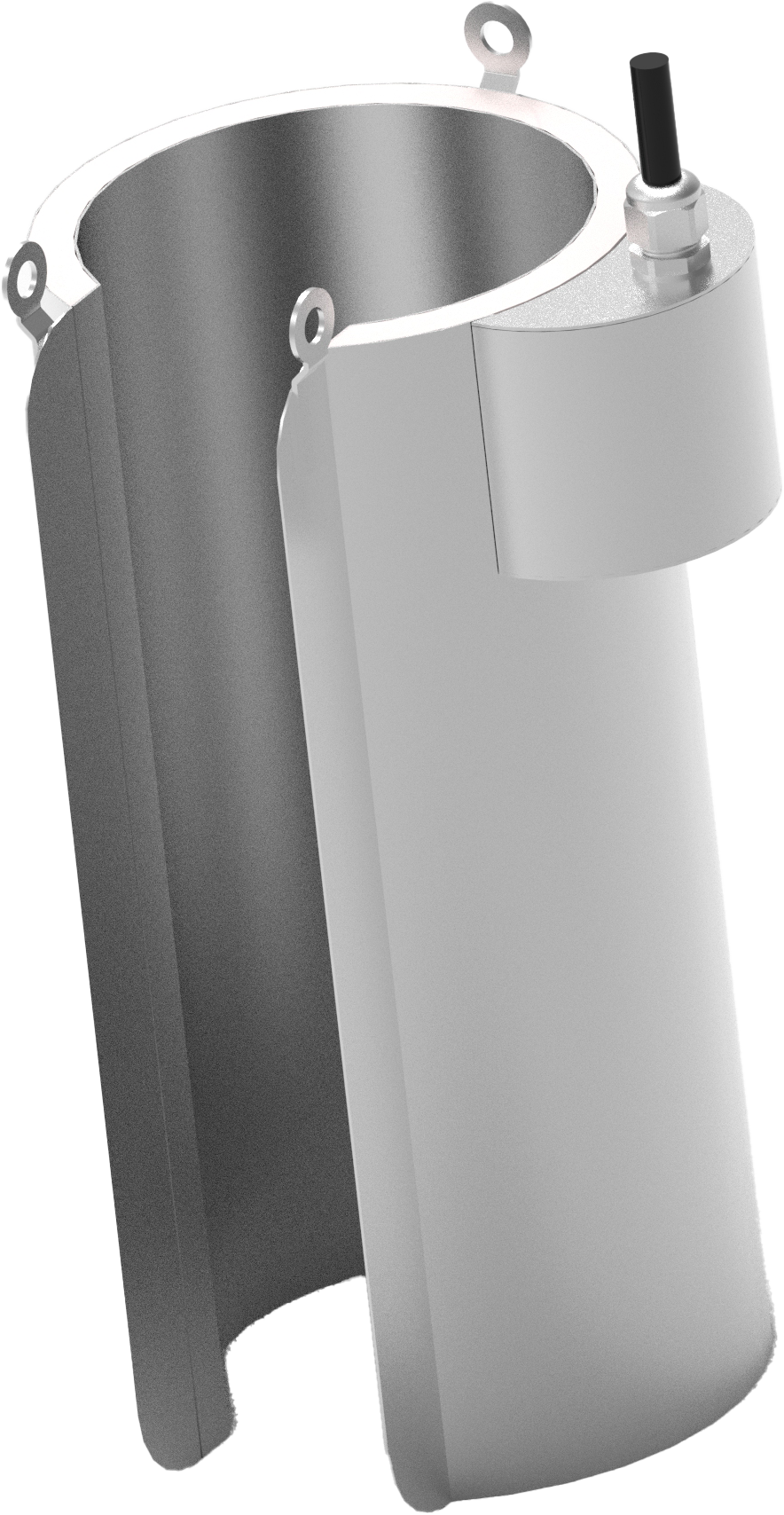

센서에서 겨울철 저수위 측정을 위해 외부에 장착되는 히터의 전원을 제어하는 장치

리드식 센서에서 겨울철 저수위 측정을 위해 외부에 장착되는 히터의 전원을 제어하는 장치로서,
외부 온도를 측정하여 자동으로 작동하는 자동 모드 및 직접 제어를 하는 수동모드를 지원하며, RS 485 포트를 통해 외부에서 원격으로 On/Off를 제어 할 수 있도록 지원해주는 장치입니다.
- 주요 기능
- Main Function
- 1

  제어 (자동 및 수동)

  전면의 스위치 조작을 통해 AUTO 모드 및 MANUAL 모드를 설정할 수 있으며, 자동 모드일 경우 외부 온도 센서에 의해 영상 4도 이하로 떨어지면 부하 출력 On, 영상 6도 이상 올라가면 부하 출력 Off 수동 모드일 경우 전면 On/Off 스위치를 조작하여 부하 출력을 제어 가능 * 전면 수동 On/Off 스위치는 자동 모드일때도 인식하여 부하 전원이 제어 가능
- 2

  누전 차단

  AC 누전 차단기를 장착하여 부하 출력측의 케이블이나 히터에 문제가 발생하여 누전이 발생할 경우 AC 전원이 자동 차단되어 안전한 운용이 가능
- 3

  원격 모니터링 및 제어

  RS 485 포트와 연동하여 외부장비에서 현재 장비 운용 상태 및 전압, 전류, 온도를 모니터링 할 수 있으며, 부하 출력의 On/Off 제어를 수행 ( 9600BPS-8-1-N)
  1) JhcGetData : 현재 장비 상태 읽어오기
  2) JhcSetAutoModeOn : Auto Mode On
  3) JhcSetAutoModeOff : Auto Mode Off
  4) JhcSetPOnHeater : 히터 전원 On
  5) JhcSetPOffHeater : 히터 전원 Off
- 4

  부하 출력 전압 조정

  전면의 가변 전압 조정기를 통하여 부하 출력 전압을 80VAC ~ 120VAC까지 출력을 조정하여 히터 온도를 제어 가능

제품 사양
Product Specifications

1) CPU	ARM 32bit Cortex-M0 up to 48MHz
2) Flash Memory	256k Bytes
3) RAM	32k Bytes
4) Serial	제어용 RS 485 X 1EA, RS 422 X 1EA (미사용), CAN X 1EA(미사용)
5) 표시 장치	20 X 4 LINE C-LCD
6) 히터 전원 입력	220VAC
7) 히터 전원 출력	80VAC ~ 120VAC
8) 동작 온도	-20℃ ~ + 70℃
9) 장비 입력 전원	DC+12V
10) 소비 전류	60mA 이하
11) 외형	485mm X 290mm X 132mm ( 손잡이 포함 )
