  • M2M Interpace

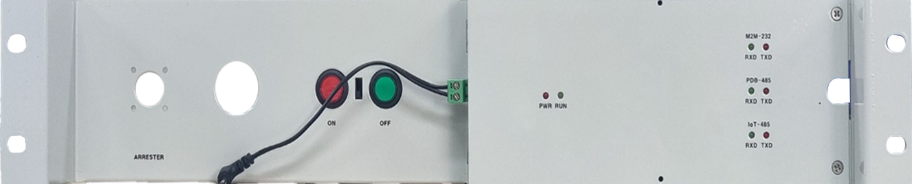

    M2M 인터페이스

    Main File

    저전력 설계로 적은 대기전류만으로도 운용되고, 각종 센서와 RECORDER 또는 RTU 사이에 위치하여
    각종 DATA 정보를 상호 교환할 수 있도록 인터페이스 하는 장치

    M2M인터페이스는 저전력 장비로, 각종 SENSOR 및 레코더를 통한 BCD자료 입.출력 할 수 있으며,
    분배기 기능을 가지고 있어 각종 DATA 정보를 상호 교환할 수 있도록 인터페이스 해주며, IOT보드를 통한 저장 및 DATA 전송이 가능합니다.

    • 타이틀
    • 주요 기능
    • Main Function
    • 1

      데이터 전송

      측정장치에서 측정된 수위, 우량, 전원정보, 시간정보 등의 수문자료 데이터를 LTE 모뎀을 이용하여 통제소와 Machine to Machine 방식으로 통신하여매 정시 (1분,10분 EVENT간격) 으로 전용 시스템으로 전송
    • 2

      전원 및 자체 시간 동기화

      측정장치에서 태양전원 사용에 무리가 없는 저전력 사용 및 이동통신제공 시각정보를 이용한 시간 동기화
    • 타이틀
    • 제품 사양
    • Product Specifications
    1) CPU
    AVR MicroController
    2) 입력 PORT
    BCD : 3 PORT 배터리전압 입력단자 : 1 PORT EVENT IN : 3 PORT (도어포함)
    3) 출력 PORT
    BCD 각 2 EA X 3 포트 (총 6포트)
    4) SERIAL PORT
    RS-232 X 3 PORT
    5) 단말기 연결
    외부 1 포트
    6) 표시 장치
    TX/RX LED X 6개 20 Characters X 4Line White LED back light LCD
    7) 입력 장치
    4 방향키, MENU / SET KEY, 각 1개
    8) 동작 환경
    온도 : -20℃ ~ +50℃, 상대습도 : 95% 이하
    9) 입력 전원
    DC +12V ( 10V ~ 15V )
    10) 출력 전원
    DC +5V
    11) 소비 전류
    대기시 25mA 이하
    12) 외형
    482mm X 295mm X 88mm ( 손잡이 포함 )
    • 타이틀
    • 제품 구성
    • Product Composition
      • A) M2M 통신 IOT 기능 추가장치 More view →
        원격지에서 모뎀을 통해 VPN망으로 접속하여 관측소내 장비들의 각종 파라메터 및 현재값 등을 읽거나 설정을 변경할 수 있도록 하는 기능이 있습니다.
