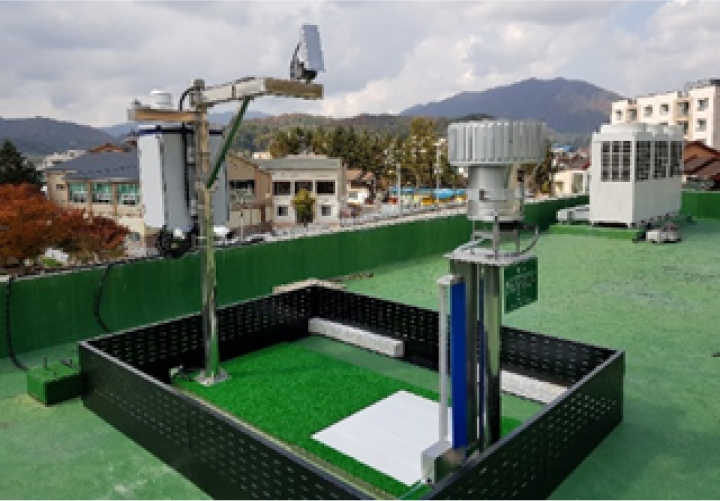

An Intelligent Snow/Rain Observation System

지능형 적설/강우 관측시스템

하절기에는 강우량 / 동절기에는 적설량을 측정할 수 있는 멀티 관측시스템

동절기 적설량계로 활용하며, 하절기 이후부터는 강우량 계측용으로 활용 할 수 있는 영상 인식 및 센서 계측용 적설량계 입니다.
온. 습도, 우적센서를 설치하여 데이터 판단의 효율성을 높이고, 영상 기술을 이용한 딥러닝 방식을 적용하여 기계학습을 통하여 계측 정확성을 향상 시키는 통합 운용 시스템으로 제작되었습니다.
- 주요 기능
- Main Function
- 1

  DUAL 기능

  주 장비 이상시 보조 장비로 전환하여 가동함으로써 신속하고 원활한 복구 및 대체 가동 기능을 가질 수 있는 DUAL 구성이 가능.
- 2

  기본 제어 기능

  감시장치의 중추적인 것이며, 관측국의 상태감시 및 제어를 위한 기능을 가지고 있다. 또한, 제어 가능한 관측국은 표준 60국이며 최대 120국 이상의 관측국 데이터를 취득, 감시, 제어 할 수 있다.
- 3

  전송 제어 기능

  관측국의 호출, 데이터 수집 저장, 인자, 전송 등의 순서를 관리함과 동시에 부호를 송,수신하는 기능을 갖고 있으며, 호출 방식은 자동 호출, 수동 호출, 재호출을 할 수 있다 자동호출 - 제어장치의 외부신호에 의하여 자동 및 주기적으로 기동하며, 일괄호출 방식으로 전 관측국을 호출할 수 있고,기동간격 설정은 소프트웨어적으로 가능하며 다른 호출방법보다 조작상의우선권을 갖고 있다. 수동호출 - 전 관측국 또는 임의로 선택한 관측국을 개별 호출할 수 있다.

제품 사양
Product Specifications

1) 모델명	JS-ISRO-A
2) CPU	ARM 64bit Quad Core -1.2GHz
3) SERIAL	RS-485 X 1Port RS-232/RS485 선택형 X 1Port
4) 무선통신	Bluetooth V1.2 / 송신 : +18dBm, 수신 : -88dBm
5) 표시장치	20 characters X 2 Lines, Negative Blue, LED Backlight, 상태표시 LED X 4EA
6) 압축코덱	H246 / H256
7) 입력전원	DC +12V ( ±10％ )
8) 출력전원	DC 5V, 12V, 24V
9) 동작환경	온도 : -20℃ ~ +50℃, 상대습도 : 95% 이하

- 제품 구성
- Product Composition

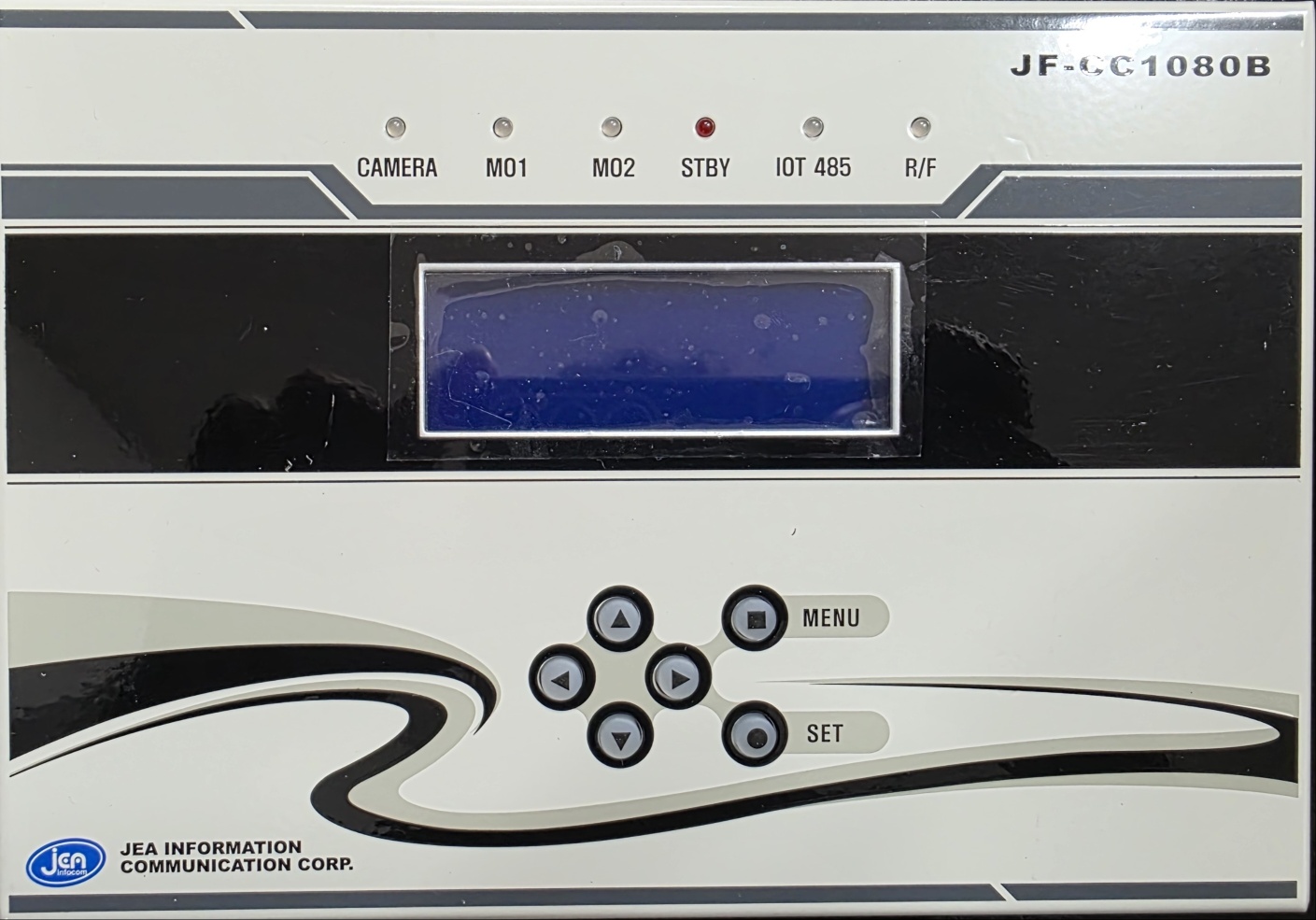

- JF-CC1080B

  지능형 적설량 측정제어장치

  설치 위치의 온/습도, 우설량 등을 측정하여, 네트워크를 통해 원격지의 센터로 정보를 전송하는 장치. 설정된 시간 또는 센터로부터 제어 명령을 받아 각종 센서로부터 DATA를 취득하고, 연결된 각종 장치 (카메라, 팬틸트, 수위제어 VALUE 등)을 제어하며 각종 정보를 센터로 전송합니다.

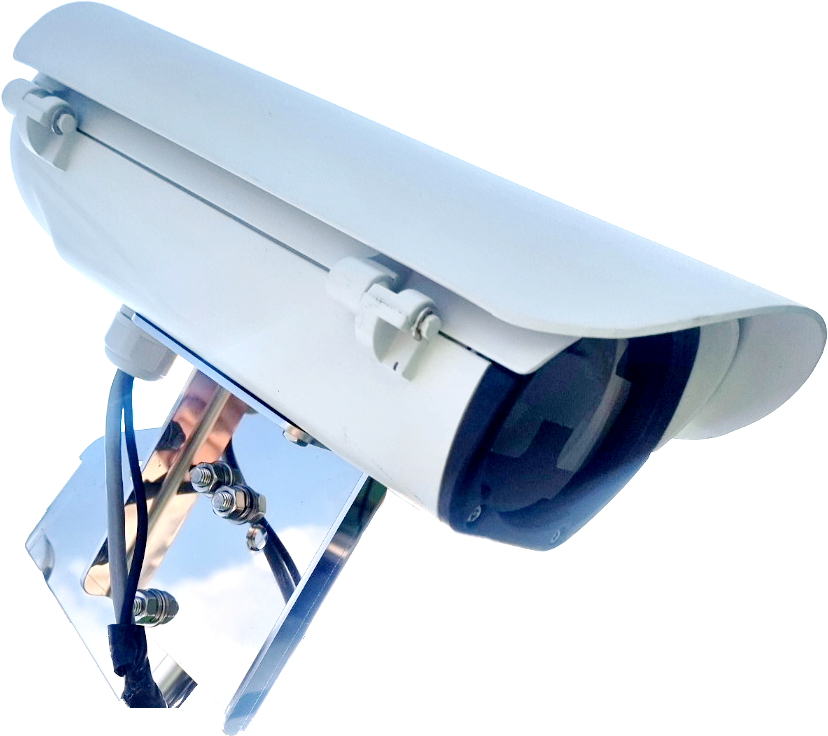

- - A) 레이저 센서 More view →
    거리 측정 기술을 사용한 스캐닝 방식을 적용하여 자동으로 적설 값을 측정하여 대상측 정면을 대표하는 적설값을 제공합니다.

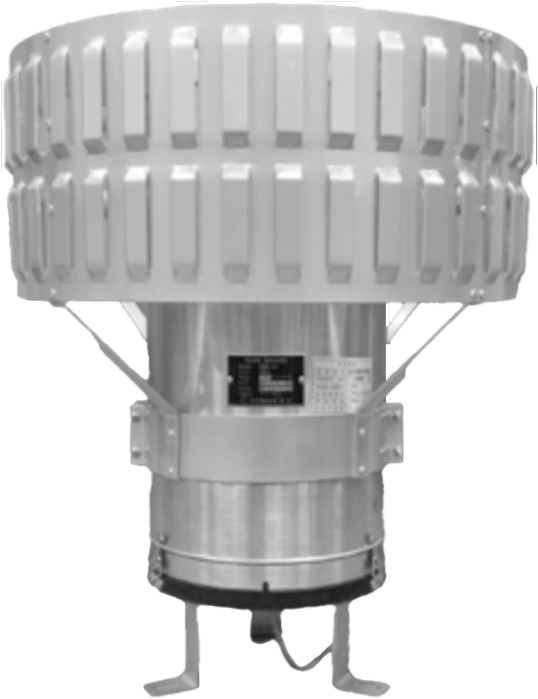

  - B) 우량계 More view →
    우량계는 강수량을 측정할 수 있는 계측장치로, 계수자료를 전자식 기록계에 접점신호(1 Pulse)로 전송합니다.

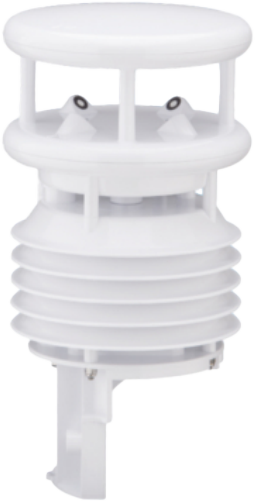

  - C) 온도계 · 습도계 More view →
    온도와 습도를 측정합니다.

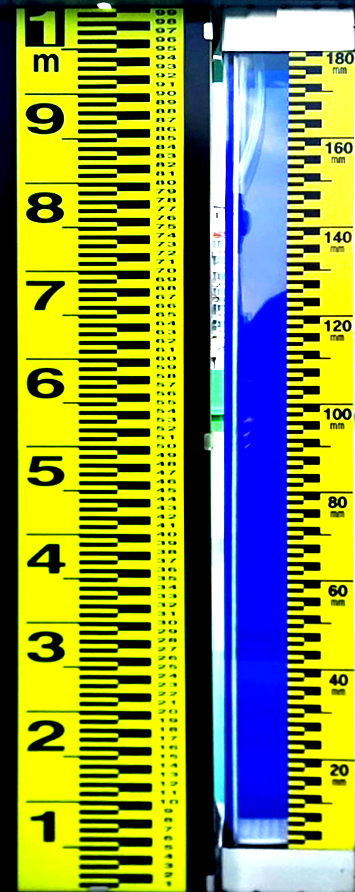

- - D) 적설용 목자판 More view →
    눈(目)으로 적설량을 확인할 수 있고 자동으로 측정할 수 있도록 보조역할을 하는 계측용 자로, 1미터까지 측정 가능합니다.

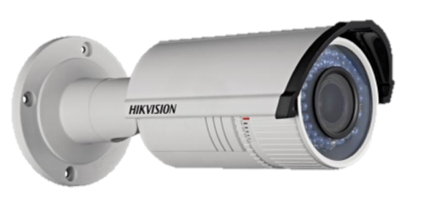

  - E) 적설 및 강우 감시 카메라 More view →
    적설 및 강우 현황을 실시간 모니터링 하며 적설량 판독을 위한 이미지를 제공합니다.

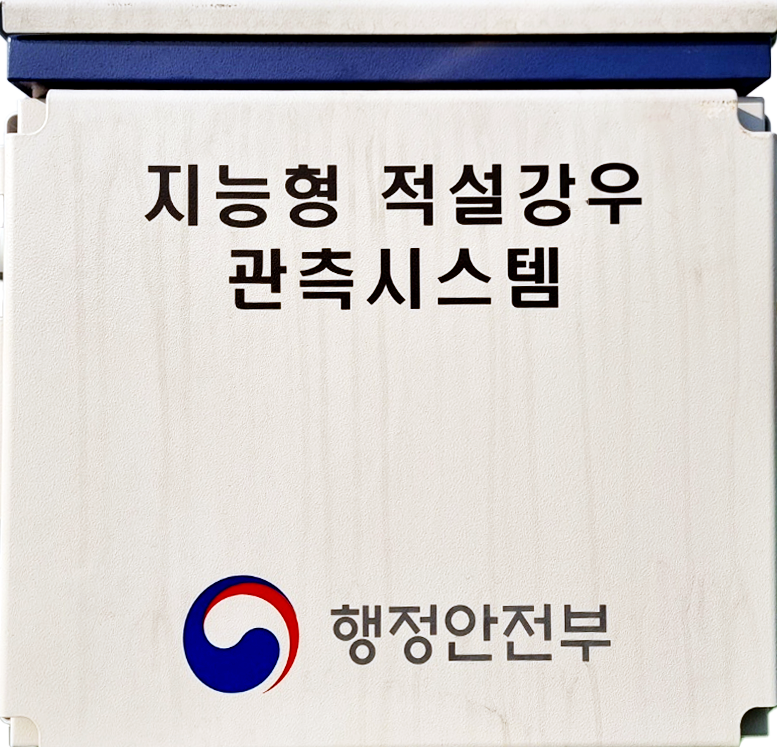

  - F) 장비 함체 More view →
    데이터 전송장치, 배터리, 충전조절기 등 시스템 운용에 필요한 장비들을 외부환경으로부터 보호합니다.

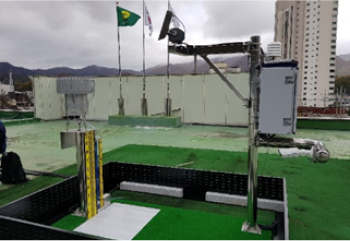

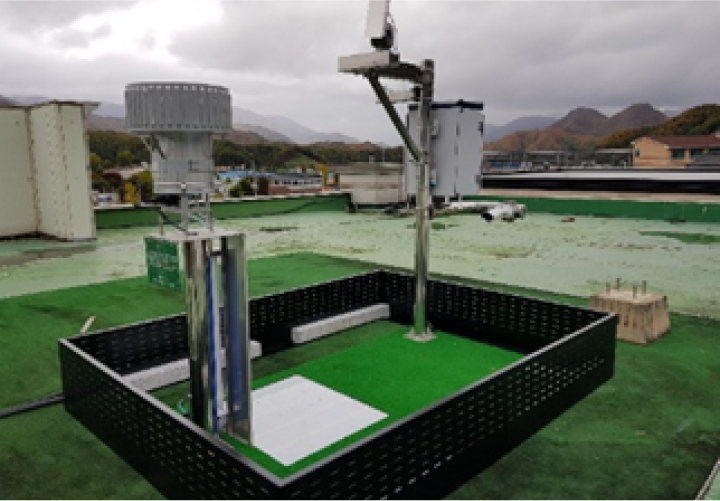

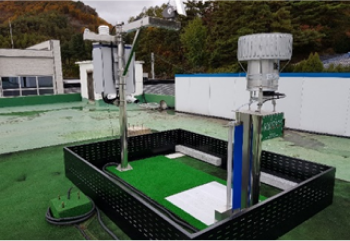

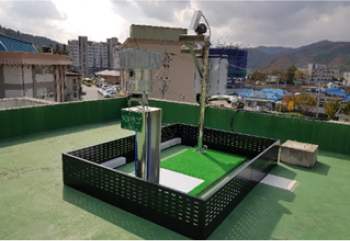

- 설치 사진
- Installation Picture

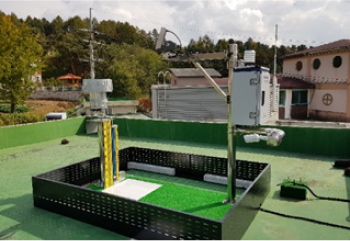

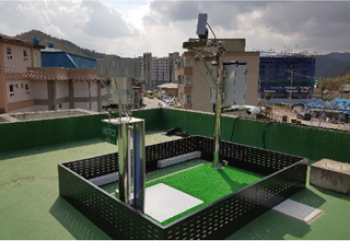

- 1) 강원특별자치도 평창군 봉평면

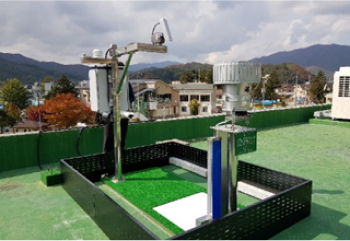

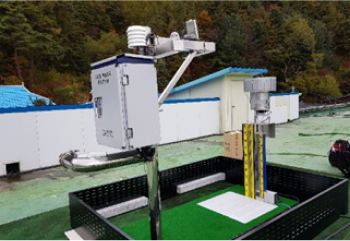

- 2) 강원특별자치도 평창군 진부면
